YX9100-10P自帶3W的功放，直接外接喇叭即可完成放音，支持1段語音的觸發播放，IO低電平檢測的方式，適合碳膜按鍵及單片機直接控制。支持標準UART串口控制，支持一鍵靜音。
簡介
悅欣YX9100-10P是一個提供串口的語音模塊，集成了MP3、WAV的硬解碼。同時軟件支持工業級別的串口通信協議，以SPIFLASH作為存儲介質，降低了成本同時也增加了產品的穩定性。通過簡單的串口指令即可完成播放指定的語音，以及如何播放語音等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的特點。另外該模塊也是深度定制的產品，集成了3W的功放，直接外接喇叭即可放音。
功能
1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。
2、24位DAC輸出，動態范圍支持90dB，信噪比支持85dB。
4、多種控制模式，串口模式、按鍵一對一控制模式、可設多種模式。
5、Microusb接口更新語音文件，無需安裝任何軟件。
8、自帶3W的功放，直接外接喇叭即可完成放音。
參數
名稱 | 參數 |
MP3文件格式 | 1、支持192kbps及以下比特率11172-3和ISO13813-3 layer3音頻解碼 |
2、采樣率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
USB接口 | 2.0標準 |
UART接口 | 標準串口，TTL電平9600，波特率可定制 |
輸入電壓 | 3.3V-5V |
額定電流 | 10ma[不帶U盤] |
封裝尺寸 | QSOP24標準 |
工作溫度 | -40度 ~ 80度 |
濕度 | 5% ~ 85% |

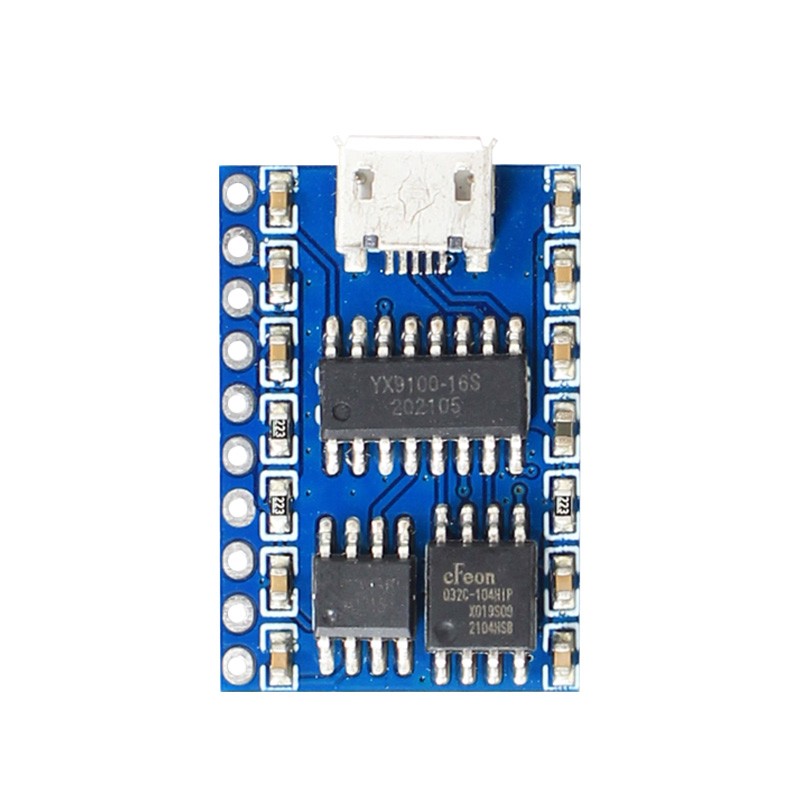

主芯片型號 | YX9100-16S(SOP16) |

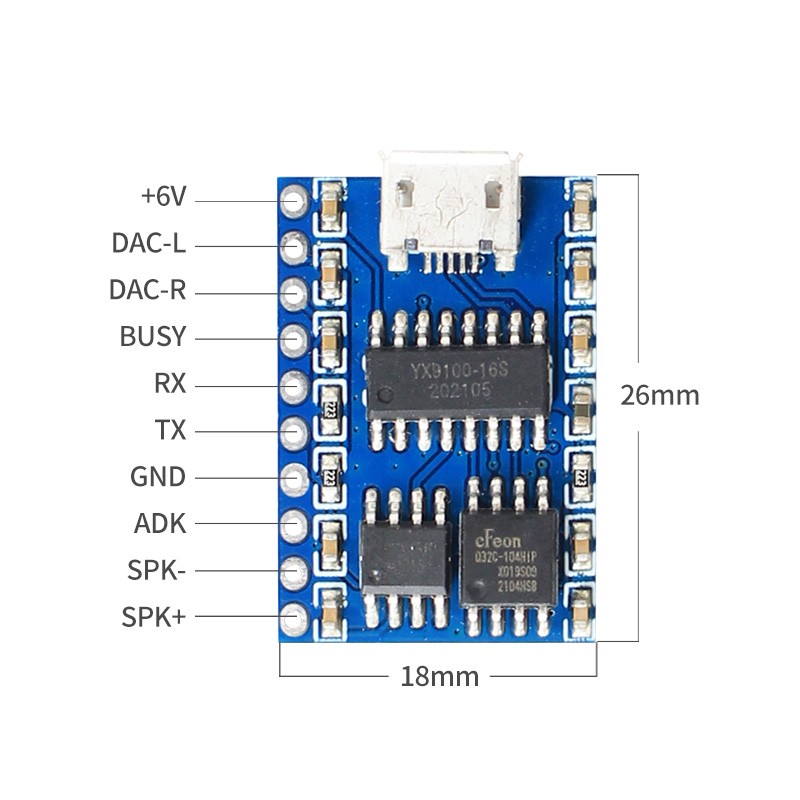

引腳說明
通訊指令
我們的通訊分為以下兩大塊
n 控制指令
n 查詢芯片的參數以及狀態
控制指令
1、直接發送的指令，這里是控制芯片如何工作
CMD命令(指令) | 對應的功能 | 參數 |
CMD命令 | 對應的功能 | 參數(16位) |
0x01 | 下一曲 | |
0x02 | 上一曲 | |
0x03 | 指定曲目(NUM) | 詳見3.4.1 |
0x04 | 音量+ | |
0x05 | 音量- | |
0x06 | 指定音量 | 詳見3.4.2 |
0x07 | 保留 | 保留 |
0x08 | 單曲循環指定曲目播放 | 詳見3.4.3 |
0x09 | 指定播放設備 | 詳見3.4.4 |
0x0A | 保留 | 保留 |
0x0B | 保留 | 保留 |
0x0C | 芯片復位 | |
0x0D | 播放 | |
0x0E | 暫停 | |
0x0F | 指定文件夾文件名播放 | 詳見3.4.6 |
0x13 | 保留 | 保留 |
0x15 | 保留 | 保留 |
0x16 | 停止 | |
0x17 | 指定文件夾循環播放 | 詳見3.4.10 |
0x18 | 指定整個設備隨機播放 | 詳見3.4.11 |
0x19 | 對當前播放的曲目設置為循環播放 | 詳見3.4.12 |
0x1A | 保留 | 保留 |
0x21 | 保留 | 保留 |
0x25 | 保留 | 保留 |
